图形符号：

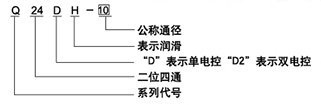

型号注释：

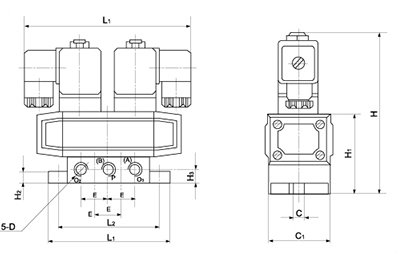

尺寸图：
产品特点：
二位四通电控换向阀，分为单电控（Q24DH-□）和双电控（Q24D2H-□）两种，是气控系统中用来改变气流方向的基本元件。单电控由电讯号使主阀切换，断电后自动复位；双电控是具有记忆性的方向控制阀，电讯号使主阀换向，此电讯号消失后主阀并不复位，只有接受另一讯号后才复位。
使用时，请选用经净化，含润滑油的压缩空气。
技术参数：
|
型号 |
Q24DH-15,Q24D2H-15 |
Q24DH-10,Q24D2H-10 |
Q24DH-8,Q24D2H-8 |
Q24DH-6,Q24D2H-6 |
|
工作压力 |
0.15-0.8 |
|
环境温度 |
-5-50 |
|
介质温度 |
-5-50 |
|
有效截面积 |
10 |
20 |
40 |
60 |
|
换向时间 |
≤0.04 |
≤0.06 |
|
换向频率 |
≥10 |
≥8 |
|
内泄漏油 |
≥10 |
≥25 |
|
寿命 |
≥200 |
≥150 |
|
电源电压 |
AC:220 110 36 DC:24 12 |
外形尺寸：
|
型号 |
接口螺纹（D） |
L |
L1 |
L2 |
C |
C1 |
E |
H |
H1 |
H2 |
H3 |
|
Q24DH-6 |
G1/8" |
132 |
115 |
94 |
9 |
50 |
24 |
137 |
64 |
10 |
12 |
|
Q24D2H-6 |
136 |
|
Q24DH-8 |
G1/4" |
132 |
|
Q24D2H-8 |
136 |
|
Q24DH-10 |
G3/8" |
170 |
156 |
132 |
9 |
60 |
36 |
160 |
87 |
12 |
17 |
|
Q24D2H-10 |
184 |
|
Q24DH-15 |
G1/2" |
170 |
|
Q24D2H-15 |
184 |
