图形符号：

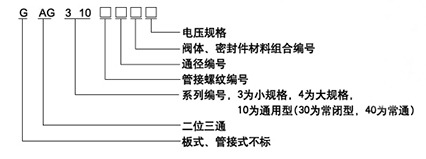

型号注释：
产品特点：
AB、GAB系列多用途电磁阀是引进日本CKD公司产品，适用于多种介质（空气、煤气、水及各种油类）及真空控制，性能好，寿命长，应用范围广。
AB外型安装尺寸表：
|
规格 |
A |
B |
C |
D |
E |
F |
H |
I |
S |
|
310 |
36 |
28 |
11 |
63 |
94 |
34 |
20 |
27 |
62 |
|
410 |
40 |
28 |
12 |
68 |
100 |
38 |
24 |
31 |
67 |
单体GAB外型安装尺寸表：
|
型号 尺寸 |
H |
S |
T |
DD |
EE |
F |
I |
|
GAB310 |
20 |
62 |
50 |
50 |
62 |
34 |
27 |
|
GAB410 |
23.5 |
65.5 |
53.5 |
55 |
67.5 |
38 |
30.5 |
阀体、密封件材料组合代号：
|
代号 零件 |
阀体 |
密封件 |
|
A |
黄铜 |
丁腈橡胶 |
|
B |
黄铜 |
氟橡胶 |
|
C |
黄铜 |
聚四氟乙烯 |
|
D |
不锈钢 |
丁腈橡胶 |
|
E |
不锈钢 |
氟橡胶 |
|
F |
不锈钢 |
聚四氟乙烯 |
集成型外型安装尺寸表1：
|
型号 尺寸 |
D |
E |
F |
H |
I |
|
GAB312（352） |
84 |
96 |
34 |
20 |
27 |
|
GAB412（452） |
89 |
101.5 |
38 |
23 |
30.5 |
集成型外型安装尺寸表2：
|
型号 尺寸 |
AA |
BB |
构成 |
|
2 |
106（122） |
132（138） |
2×1 |
|
3 |
145（139） |
161（185） |
2×1 |
|
4 |
212（242） |
228（258） |
2×1 |
|
5 |
228（263） |
239（279） |
2×1 |
|
6 |
290（338） |
306（354） |
2×1 |
|
7 |
329（385） |
345（401） |
5+2 |
|
8 |
368（432） |
384（448） |
5+3 |
|
9 |
435（507） |
451（538） |
3+3 |
|
10 |
446（526） |
462（542） |
5×2 |
