图形符号：




型号注释：




尺寸图：




产品特点：

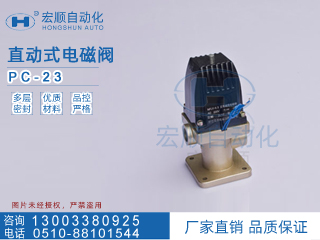

PC系列电磁阀为交流直动式滑阀，该阀有二位四通及二位三通等结构形式。它接受电信号，直接使阀芯运动，以切换气路方向。它结构合理，动作可靠，维修方便。可广泛使用于矿山、冶金、机械等行业，以实现机械设备自动化。

技术参数：

型号 参数	PC23-1/2（T）	PC23-1/2	PC24-1/2
公称通径（mm）	15
工作介质	洁净的压缩空气
工作压力（MPa）	0-0.8
最高切换频率（Hz）	≥4
允许泄漏量（ML/min）	≤100
耐久性（万次）	>50
接管螺纹	G/2
工作电器（V）	AC:380,220,127,110
有效截面积S值（mm2）	60
