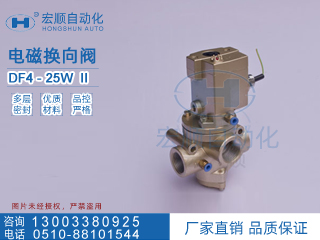

| DF4-W |
  图形符号:
型号注释： 尺寸图： 产品特点:DF4-W反联锁阀是控制压力机制动器，离合器正常工作的一种专用气动元件。它保证离合器与制动器必须保持一定的结合和脱开顺序，即在压力机启动时，制动器必须首先脱开0.03秒。然后离合才能结合；在压力机停车时，离合器必须首先脱开0.01秒，然后制动器动作。该阀反应灵敏、动作可靠。
工作原理：Ⅰ号阀为电控常闭型，Ⅱ号阀为电控常开型，Ⅰ号阀为气控二通阀。当Ⅱ号阀通电后A腔控制气压消失，这是Ⅰ号阀控制压力K端压力消失，Ⅰ阀在接受电信号后能够工作，当Ⅰ
号阀工作后，A端输出压力至0，使Ⅱ号阀不能复位，只有在Ⅰ号阀先复位后，Ⅱ号阀不能复位，起到联锁作用。
外形尺寸:
|
型号 |
公称通径 |
接口螺纹 |
A |
B |
C |
D |
E |
F |
ΦG |
|
DF4-20（25） |
Φ20（25） |
G3/4（G1） |
190 |
113 |
90 |
82 |
24 |
51 |
Φ9 | 技术参数:
|
有效截面积S值（mm2） |
120（190） |
|
流量（m3/h） |
30 |
|
联锁阀额度工作压力（MPa） |
0.2-0.6 |
|
电磁阀工作电压（V） |
AC:220,110,36；DC：110，24 |
|
电磁铁工作电压为额度电压的85-105%时可靠工作。 |
|
联锁阀延时性能（秒） |
≥0.02 |
|
工作温度（℃） |
5-50 |
|
工作介质 |
经净化并含有油雾的气体 |
|
联锁阀工作寿命（万次） |
150 | 更多产品： 电磁换向阀 请访问： www.wxhongshun.cn |
|
|
|
|
|
