图形符号：

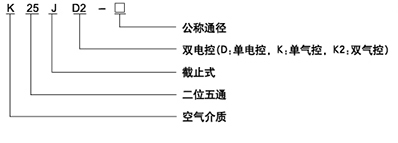

型号注释：

产品特点：


K25J系列二位五通截止式换向阀，是一机部换向阀联合设计产品，具有结构合理，动作可靠。

技术参数：

公径通称（mm）	Φ6	Φ8	Φ10	Φ15	Φ20	Φ25
介质温度和环境温度（℃ ）	-5-50
工作压力范围（MPa）	0.2-0.8
泄漏量（ml/min）	50		100		200
换向时间（sec）	≤0.04		≤0.06		≤0.10
最高切换频率（Hz）	≥10		≥8		≥4
有效截面积S值（mm2）	10	20	35	60	120	190
额定流量（m3/h）	2.5	5	7	10	20	30
工作电压（V）	AC:380,220,110,36；DC:220,110,24
